Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FADESP 2017

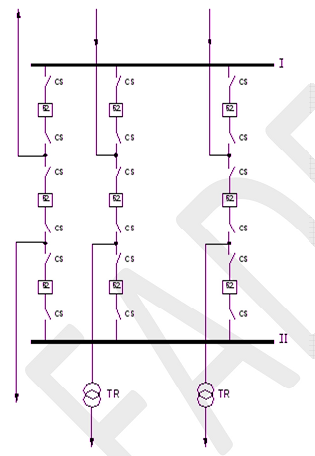

Na operação dos sistemas de abastecimento de água e de esgotamento sanitário, é necessário o fornecimento ininterrupto de energia elétrica. A continuidade no fornecimento é afetada pelo número de interrupções em um determinado período, bem como a sua duração. Tendo em vista a minimização dessas ocorrências, são projetadas subestações com esquemas operativos mais confiáveis. O esquema representado a seguir é usualmente usado.Esse esquema é conhecido como

1. Abarra simples seccionada.
2. Bbarra dupla e disjuntor duplo.
3. Cdisjuntor e meio.
4. Dbarra dupla 5 chaves.
