Questão de Engenharia Eletrônica — Filtros — FADESP 2017
Engenharia EletrônicaFiltros
- Código
- qq256985
- Banca
- FADESP
- Órgão
- COSANPA
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico

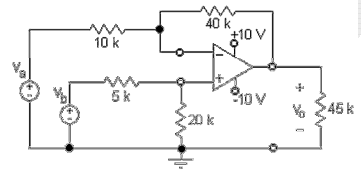

No circuito da figura abaixo o amplificador operacional é ideal. Supondo que a tensão vb seja igual a 6 V, o intervalo no qual deve ser mantida a tensão va para que o amplificador operacional não entre na região de saturação é
- A– 4,5 V < Va < 0,0 V.
- B2,5 V < Va < 8,5 V.
- C3,5 V < Va < 8,5 V.
- D– 2,5 V < Va < 7,5 V.
