Questão de Engenharia Mecânica — Sistemas Termomecânicos — FADESP 2017
Engenharia MecânicaSistemas Termomecânicos
- Código
- qq257008
- Banca
- FADESP
- Órgão
- COSANPA
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro Mecânico

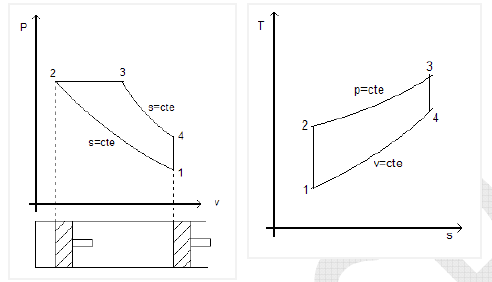

Observe a figura a seguir, que representa o ciclo padrão Ar-Diesel.
Os processos 1-2, 2-3, 3-4 e 4-1 são, respectivamente,
Os processos 1-2, 2-3, 3-4 e 4-1 são, respectivamente,- Acompressão isentrópica do fluido de trabalho (ar); fornecimento de calor ao ar; expansão isentrópica até que o pistão atinja o PMI e rejeição de calor a volume constante.
- Bfornecimento de calor ao ar; compressão isentrópica do fluido de trabalho (ar); expansão isentrópica até que o pistão atinja o PMI e rejeição de calor a volume constante.
- Cfornecimento de calor ao ar; compressão isentrópica do fluido de trabalho (ar); rejeição de calor a volume constante; expansão isentrópica até que o pistão atinja o PMI.
- Dexpansão isentrópica até que o pistão atinja o PMI; fornecimento de calor ao ar; compressão isentrópica do fluido de trabalho (ar) e rejeição de calor a volume constante.
