Questão de Engenharia Eletrônica — Sistemas de Controle — FADESP 2017

Engenharia EletrônicaSistemas de Controle
Código
qq257046
Banca
FADESP
Órgão
COSANPA
Ano
2017
Nível
Superior
Cargo
Engenheiro de Controle e Automação

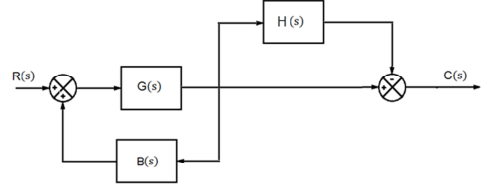

A função de transferência para o diagrama em blocos dado abaixo éImagem associada para resolução da questão
  1. AC(s) / R(s) = G(s)[1 - H(s)] / [1 - B(s)G(s)].
  2. BC(s) / R(s) = [F(s)] / [1 + G(s)F(s)B(s)].
  3. CC(s) / R(s) = G(s) / [1 + G(s)B(s)].
  4. DC(s) / R(s) = F(s) / [1 + G(s)B(s)].
Revelar gabarito e comentário

GabaritoA — C(s) / R(s) = G(s)[1 - H(s)] / [1 - B(s)G(s)].
