Questão de Engenharia Eletrônica — Sistemas de Controle — FADESP 2017
Engenharia EletrônicaSistemas de Controle
- Código
- qq257047
- Banca
- FADESP
- Órgão
- COSANPA
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro de Controle e Automação

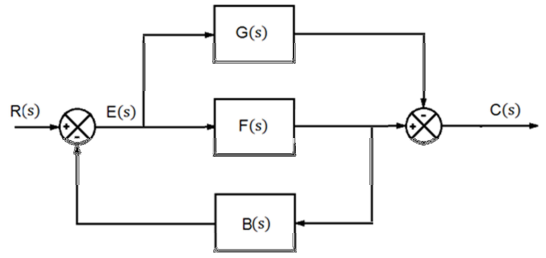

Para o sistema mostrado na figura abaixo, pode-se afirmar que a função de transferência de malha fechada C(s)/R(s) é
- AC(s) / R(s) = [F(s)-G(s)] / [1 + F(s)B(s)].
- BC(s) / R(s) = [G(s)F(s)] / [1 + G(s)F(s)B(s)].
- CC(s) / R(s) = G(s) / [1 + F(s)G(s)B(s)].
- DC(s) / R(s) = E(s)G(s) / [1 + F(s)B(s)].
