Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — FADESP 2017

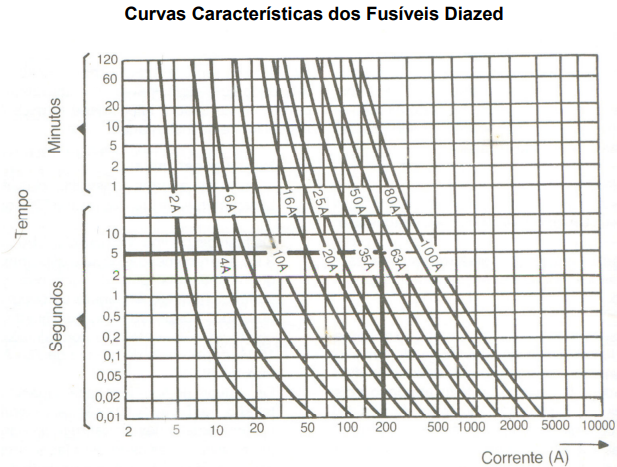

Circuito que alimenta um equipamento elétrico tem as suas fases protegidas por fusíveis Diazed de 50 A. Por falha da isolação do equipamento ocorre um curto-circuito e a corrente elétrica atinge o valor de 200 A. Considerando a figura a seguir que é a curva de operação dos fusíveis. O tempo para abertura do fusíivel com fusão é

1. A2 segundos.
2. B0,5 segundos.
3. C10 segundos.
4. D5 segundos.
