Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FADESP 2017
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq257303
- Banca
- FADESP
- Órgão
- COSANPA
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico Industrial -Eletrônica

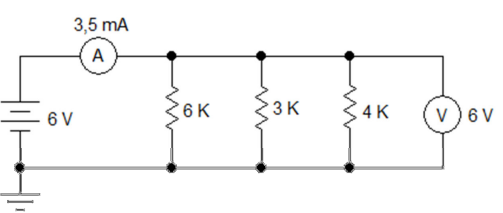

Considerando-se as medidas mostradas pelo amperímetro A e pelo voltímetro V, que estão funcionando corretamente no circuito representado na figura a seguir, é correto afirmar que
- Ao circuito está funcionando corretamente.
- Ba leitura do voltímetro está correta, e a leitura do amperímetro indica que o resistor de 6 K está em curto circuito.
- Ca leitura do voltímetro está correta, e a leitura do amperímetro indica que o resistor de 3 K está aberto.
- Da leitura do voltímetro está correta, e a leitura do amperímetro indica que o resistor de 6 K está aberto.
