Questão de Engenharia Civil — Estruturas — FAEPESUL 2017

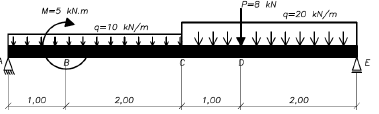

A Figura mostra uma viga bi-apoiada solicitada por um carregamento pontual, um momento fletor e dois níveis de cargas uniformemente distribuídas. As dimensões são mostradas em metro e os momentos devem ser considerados negativos quando atuam em sentido horário.As reações verticais nos pontos A e E, bem como o momento fletor em C, são em módulo, respectivamente:

1. AAy=39 kN; Ey=59 kN e Mc=78 kN.m
2. BAy=59 kN; Ey=39 kN e Mc=78 kN.m
3. CAy=41 kN; Ey=57 kN e Mc=73 kN.m
4. DAy=39 kN; Ey=59 kN e Mc=25 kN.m
5. EAy=41 kN; Ey=57 kN e Mc=78 kN.m
