Questão de Engenharia Civil — Estruturas — FAEPESUL 2017

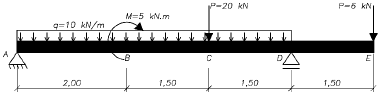

A figura a seguir mostra uma viga biapoiada, submetida a um carregamento composto por cargas pontuais, cargas distribuídas e por um momento fletor. As distâncias são indicadas em metros. Considerar os momentos positivos quando antihorários.A alternativa que apresenta o CORRETO valor, em módulo, para as reações verticais em A e D, e para o

1. AAy=28 kN; Dy=48 kN; Mc=39 kN
2. BAy=48 kN; Dy=28 kN; Mc=42 kN
3. CAy=30 kN; Dy=46 kN; Mc=39 kN
4. DAy=28 kN; Dy=48 kN; Mc=42 kN
5. EAy=30 kN; Dy=46 kN; Mc=42 kN
