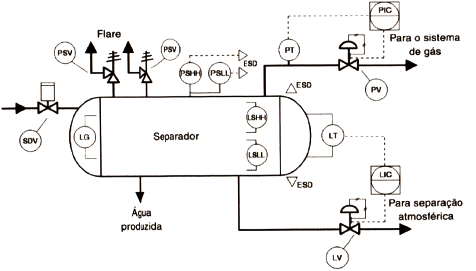

Observe o fluxograma de tubulação e instrumentação de um vaso separador de produção.
Nesta instalação,
Nesta instalação,- Aa pressão do separador pode ser verificada por meio de um visor externo.
- Bduas válvulas, uma de pressão e outra de nível, atuam nas saídas do separador.
- Cuma chave de nível alto atua sobre um controlador de nível e sobre um alarme sonoro.
- Dduas válvulas de segurança de nível controlam a saída da água produzida no sistema.
- Edois transmissores de temperatura atuam, diretamente, na válvula diferencial de velocidade.
