Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FCM 2017

EletricidadeCircuitos Elétricos em Eletricidade
Código
qq260568
Banca
FCM
Órgão
IF-RJ
Ano
2017
Nível
Médio
Cargo
Técnico Laboratório - Eletrotécnica/ Eletrônica / Instrumentação

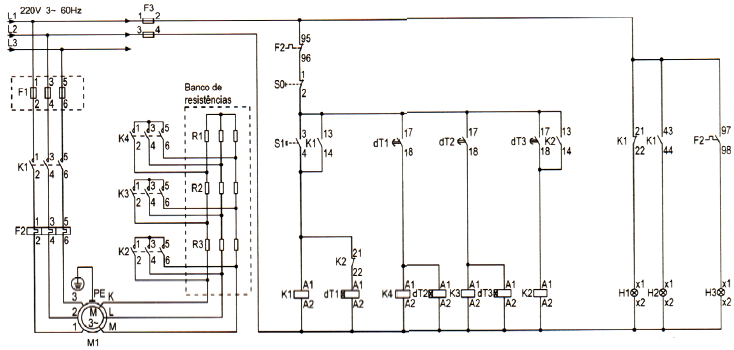

Analise os circuitos de força e comando abaixo.Imagem associada para resolução da questãoApós essa análise, é correto afirmar:
  1. AO processo de aceleração do motor ocorre em três estágios, sendo que K4 sela e desenergiza os demais relés temporizados.
  2. BOs contatos auxiliares de K1 a K4 foram utilizados com a função de retardo na temporização durante a frenagem do motor.
  3. COcorrendo problemas de sobrecarga ou se um dos fusíveis F3 queimar, o motor para, porque desliga o circuito de comando.
  4. DAs lâmpadas sinalizam os seguintes eventos: H1 – motor em sobrecarga; H2 – motor desligado; H3 – sub tensão na alimentação.
  5. EO motor parte com torque mínimo, velocidade elevada ao pulsar S1, porque se energiza K1 e todo o conjunto de resistências está desconectado do rotor.
Revelar gabarito e comentário

GabaritoC — Ocorrendo problemas de sobrecarga ou se um dos fusíveis F3 queimar, o motor para, porque desliga o circuito de comando.
