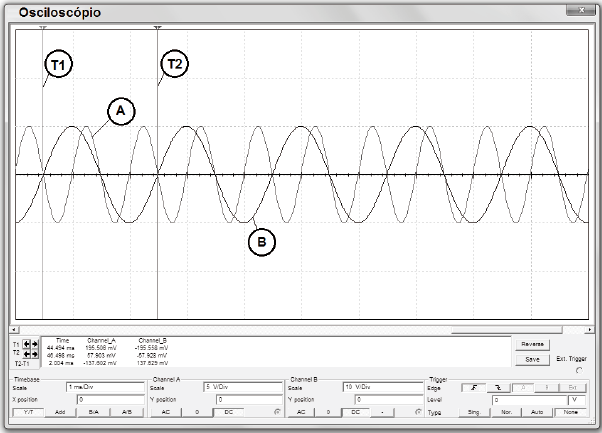

Observe a tela deste osciloscópio de duplo traço, analisando os sinais apresentados.
Considerando os cursores como referência e ω = 1000π, as tensões instantâneas desses sinais são, respectivamente,
Considerando os cursores como referência e ω = 1000π, as tensões instantâneas desses sinais são, respectivamente,- AVA(t) = 10 cos (2ωt) e VB(t) = 5 sen (ωt+π) V
- BVA(t) = 10 sen (2ωt) e VB(t) = 5 sen (ωt+π) V
- CVA(t) = 5 cos (2ωt+ π/4) e VB(t) = 5 cos (ωt) V
- DVA(t) = 5 sen (2ωt+π/2) e VB(t) = 10 sen (ωt) V
- EVA(t) = 1 sen (2ωt+ π) e VB(t) = 5 sen (ωt+π/2) V
