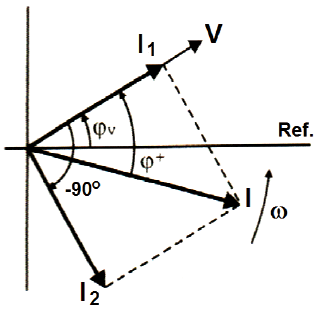

Analise a representação fasorial abaixo.
Essa representação retrata
Essa representação retrata- Aum circuito RL paralelo, tendo como referência a tensão com fase inicial ϕv.
- Ba aplicação do método de análise de Maxwell, onde a tensão na malha é única e igual a V.
- Cum circuito RC série, onde a soma das correntes I1 e I2 é igual à corrente total I no circuito.
- Da Lei de Kirchhoff, onde a soma fasorial das tensões nos dispositivos é igual à tensão fasorial do gerador.
- Eum circuito RLC paralelo em que o ângulo ϕ+ descreve a diferença de fase entre a indutância e a capacitância desse circuito.
