Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — FCM 2017

EletrotécnicaCircuitos Elétricos em Eletrotécnica
Código
qq260579
Banca
FCM
Órgão
IF-RJ
Ano
2017
Nível
Médio
Cargo
Técnico Laboratório - Eletrotécnica/ Eletrônica / Instrumentação

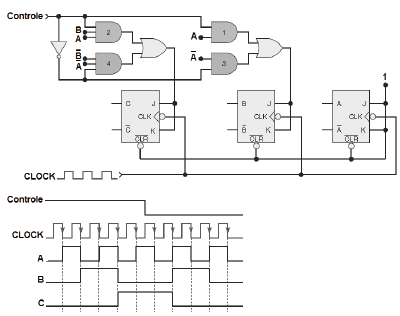

Analise os diagramas esquemáticos e de tempo abaixo.Imagem associada para resolução da questãoO circuito é um
  1. Aregistrador de deslocamento com entrada e saída seriais – SISO.
  2. Bcontador Johnson, utilizando a saída invertida do último flipflop, tipo D.
  3. Ccontador em anel de 4 bits, de módulo 4, utilizando três flipflop, tipo JK.
  4. Dcontador crescente/decrescente síncrono, definido pelo estado lógico do sinal de controle.
  5. Econtador assíncrono ondulante de 4 bits com o clock atuando sobre todos os flip-flop.
Revelar gabarito e comentário

GabaritoD — contador crescente/decrescente síncrono, definido pelo estado lógico do sinal de controle.
