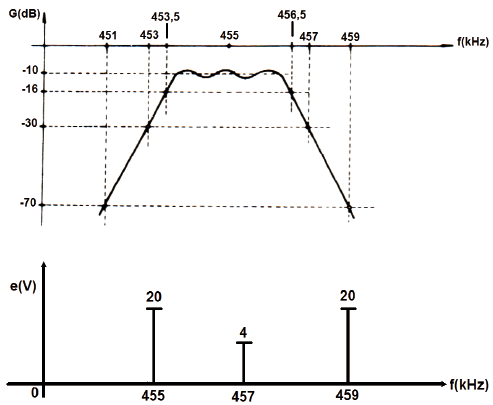

Analise o espectro de frequência de um sinal modulado que será aplicado ao filtro mecânico, representado pela curva característica abaixo.
A partir da análise, está correto afirmar:
A partir da análise, está correto afirmar:- AO sinal de saída do filtro mecânico será um AM-SSB, com a supressão da faixa lateral superior.
- BEsse sinal corresponde a uma modulação em amplitude com dupla faixa lateral e portadora total AM-DSB-FC.
- CO filtro mecânico aplicará a maior atenuação na componente de frequência igual a 455 kHz, frequência portadora.
- DO sinal na saída do filtro mecânico, relativo à faixa lateral superior, será atenuado em 10 dB, correspondente ao fator de ondulação.
- EA faixa lateral selecionada pelo filtro exige uma nova filtragem para atender aos padrões de rejeição da faixa lateral indesejável.
