Questão de Eletrônica — Eletrônica Analógica — FCM 2017

EletrônicaEletrônica Analógica
Código
qq260583
Banca
FCM
Órgão
IF-RJ
Ano
2017
Nível
Médio
Cargo
Técnico Laboratório - Eletrotécnica/ Eletrônica / Instrumentação

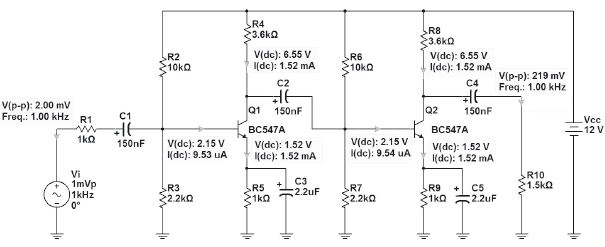

Analise o circuito abaixo.Imagem associada para resolução da questãoEste amplificador de áudio apresenta
  1. Acinco capacitores utilizados com a função de derivação.
  2. Bdois estágios em cascata com ganho de tensão igual a 109,5.
  3. Cdois transistores FET utilizados na configuração fonte comum.
  4. Dum tipo de polarização diferente para cada um dos transistores.
  5. Euma configuração coletor comum com inversão de fase no sinal de saída.
Revelar gabarito e comentário

GabaritoB — dois estágios em cascata com ganho de tensão igual a 109,5.
