Questão de Engenharia Eletrônica — Filtros — FUNCERN 2017
Engenharia EletrônicaFiltros
- Código
- qq263107
- Banca
- FUNCERN
- Órgão
- IF-RN
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Eletrônica

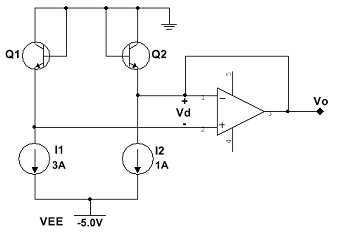

Analise a figura abaixo que projeta um circuito representando o diagrama esquemático de um sensor de temperatura de estado sólido.
Fonte: FUNCERN, 2017.Considerando os transistores Q1 e Q2 idênticos (Is1= Is2) com parâmetro de processo n= 1, o valor da constante de Boltzmann (k) igual a 1,38x10-²³ J/K, a carga do elétron (q) igual a 1,6x10-¹⁹ C e ln 3 = 1,1, a sensibilidade obtida para o dispositivo sensor é de
Fonte: FUNCERN, 2017.Considerando os transistores Q1 e Q2 idênticos (Is1= Is2) com parâmetro de processo n= 1, o valor da constante de Boltzmann (k) igual a 1,38x10-²³ J/K, a carga do elétron (q) igual a 1,6x10-¹⁹ C e ln 3 = 1,1, a sensibilidade obtida para o dispositivo sensor é de- A96,87 μV/K
- B95,78 μV/K
- C94,87 μV/K
- D93,57 μV/K
