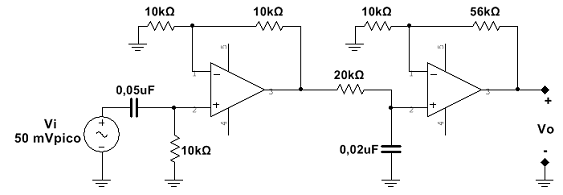

Analise a figura abaixo, que projeta um circuito RC-AmpOp representativo de um filtro ativo.
Fonte: FUNCERN, 2017.Considerando os amplificadores operacionais ideais e a tensão de entrada (Vi) uma senóide, com 50 mV de pico, as frequências de corte inferior e superior e o valor médio quadrático da tensão de saída (Vo), para frequências no interior da banda de passagem, respectivamente, são
Fonte: FUNCERN, 2017.Considerando os amplificadores operacionais ideais e a tensão de entrada (Vi) uma senóide, com 50 mV de pico, as frequências de corte inferior e superior e o valor médio quadrático da tensão de saída (Vo), para frequências no interior da banda de passagem, respectivamente, são- A319,25 Hz, 390,75 Hz, 198,58 mVrms
- B318,47 Hz, 398,09 Hz, 468,08 mVrms
- C319,75 Hz, 375,55 Hz, -397,16 mVrms
- D317,45 Hz, 378,66 Hz, -234,04 mVrms
