Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNCERN 2017
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq263120
- Banca
- FUNCERN
- Órgão
- IF-RN
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Eletrônica

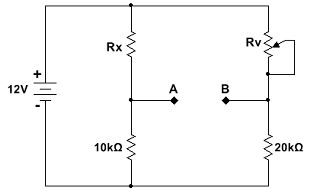

Analise a figura abaixo que projeta um circuito em que o resistor Rx representa o comportamento de um sensor piezoresistivo, cuja sensibilidade linear e positiva é S= 52 mΩ/N e sua resistência é de 615 Ω quando nenhuma força é aplicada.
Fonte: FUNCERN, 2017.Considerando que a ponte resistiva é posta em equilíbrio pelo ajuste do potenciômetro Rv, na condição de carga nula (Força = 0 N) aplicada ao sensor, quando esse sensor é submetido a uma força de 150 N, um voltímetro DC conectado aos pontos A e B do circuito indicará o valor, em módulo, de
Fonte: FUNCERN, 2017.Considerando que a ponte resistiva é posta em equilíbrio pelo ajuste do potenciômetro Rv, na condição de carga nula (Força = 0 N) aplicada ao sensor, quando esse sensor é submetido a uma força de 150 N, um voltímetro DC conectado aos pontos A e B do circuito indicará o valor, em módulo, de- A9,40 mV
- B8,40 mV
- C7,80 mV
- D7,50 mV
