Questão de Engenharia Eletrônica — Análise de Sistemas Lineares — FUNCERN 2017

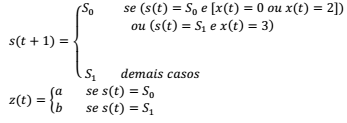

Analise a descrição abaixo de estados de um sistema sequencial.• Entrada: x(t) ∈ {0,1,2,3]• Saída: z(t) ∈ {a,b}• Estado: s(t) ∈ {S₀ , S₁}• Estado Inicial: s(0) = S₀• Funções:Assinale a opção que representa o diagrama de estados obtido, diretamente, dessas expressões.

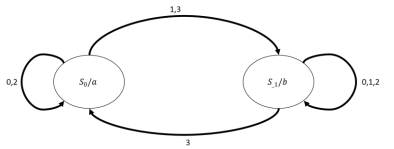

1. A

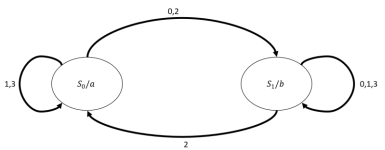

2. B

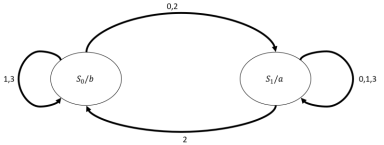

3. C

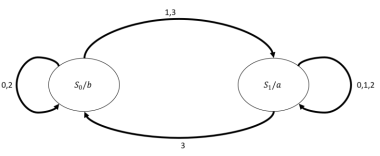

4. D
