Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUNCERN 2017
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qq263124
- Banca
- FUNCERN
- Órgão
- IF-RN
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Eletrônica

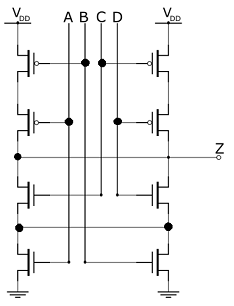

Analise a figura abaixo, que representa uma estrutura de portas complexas.
Fonte: FUNCERN, 2017.A função lógica que representa a saída Z do circuito é
Fonte: FUNCERN, 2017.A função lógica que representa a saída Z do circuito é- A
- B
- C(AB + CD)
- D[(A + B) (C + D)]
