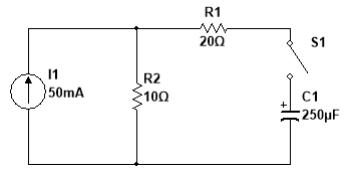

Analise a figura abaixo, que representa um circuito elétrico.
Fonte: FUNCERN, 2017A expressão matemática para a tensão vC em função do tempo, depois que a chave do circuito representado for fechada em t =0, é
Fonte: FUNCERN, 2017A expressão matemática para a tensão vC em função do tempo, depois que a chave do circuito representado for fechada em t =0, é- AvC = 0,5(1 - e-t/⁵ ms) V
- BvC = 0,5(1 - e-t/⁷,⁵ ms) V
- CvC = 1(1 - e-t/⁷,⁵ ms) V
- DvC = 1(1 - e-t/⁵ ms) V
