Questão de Engenharia Mecânica — Mecânica dos Sólidos — FUNDATEC 2017

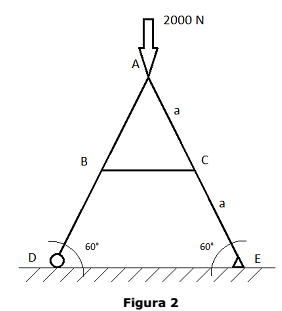

O sistema da Figura 2 abaixo é constituído por três barras AD, AE e BC, articuladas entre sí. Em ‘E’ há uma articulação rotulada e, em ‘D’, uma articulação deslizante. O sistema está em equilíbrio sob ação da força vertical de 2.000 N. Desconsiderando as massas das barras, é correto afirmar que:

1. AA barra BC está sob uma força de tração de 1.155 N.
2. BA barra BC está sob uma força de tração de 2.310 N.
3. CA força na articulação E tem a direção da barra AE.
4. DO sistema não pode estar em equilíbrio se não há uma articulação em D.
5. EAs barras AD e AE trabalham em compressão sob uma força de 1.155 N.
