Questão de Engenharia Mecânica — Modelagem Estática e Dinâmica — FUNDATEC 2017
Engenharia MecânicaModelagem Estática e Dinâmica
- Código
- qq263940
- Banca
- FUNDATEC
- Órgão
- IGP-RS
- Ano
- 2017
- Nível
- Superior
- Cargo
- Perito Criminal - Engenharia Mecânica

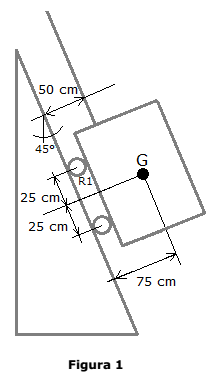

Um vagão de carga está em repouso sobre um trilho que forma um ângulo de 45° com a vertical, conforme mostra a Figura 1 abaixo. O peso do vagão e de sua carga é 24.750 N e pode ser considerado aplicado a uma distância de 75 cm do trilho, entre os dois eixos. O vagão é segurado por um cabo amarrado a 50 cm do trilho. Assinale a alternativa que indica o valor mais próximo da força que o rolete R1 exerce perpendicularmente ao trilho.
- A2.475 N.
- B3.500 N.
- C7.000 N.
- D9.900 N.
- E14.000 N.
