Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FUNDATEC 2017
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qq264050
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Esteio - RS
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista de Sistema

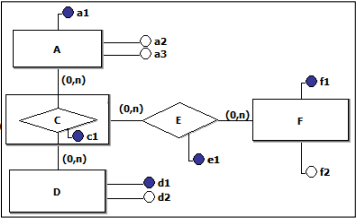

A questão 40 baseia-se na Figura 3, que mostra um Diagrama Entidade Relacionamento (DER), no qual se observa uma estrutura de entidade associativa.
Figura 3 - DERA partir do DER da Figura 3, pode-se derivar os seguintes esquemas relacionais, segundo os conceitos do modelo relacional:I. C (c1, a1, d1)d1 referencia Da1 referencia AII. E (c1, e1, f1)c1 referencia Cf1 referencia FIII. F (f1, f2)Quais estão corretos?
Figura 3 - DERA partir do DER da Figura 3, pode-se derivar os seguintes esquemas relacionais, segundo os conceitos do modelo relacional:I. C (c1, a1, d1)d1 referencia Da1 referencia AII. E (c1, e1, f1)c1 referencia Cf1 referencia FIII. F (f1, f2)Quais estão corretos?- AApenas I.
- BApenas II.
- CApenas III.
- DApenas I e III.
- EI, II e III.
