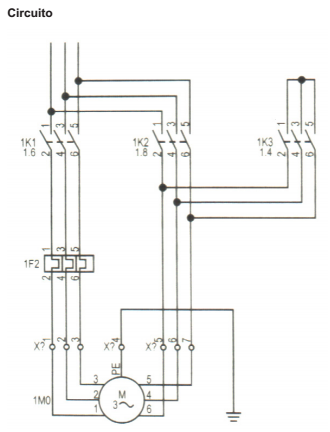

Analise o circuito de força de um motor e sua especificação a seguir.
Especificação• Motor de 30 cv• Tensão nominal: 220 V• Quatro polos• Corrente nominal: 75,5 A• Ip/In = 7,5• Seis terminais• Fator de serviço: 1,15• Tempo de partida: 7s• Fator de potência: 0,85• Rendimento: 91,7%Analise as afirmativas a seguir referentes ao dimensionamento dos componentes do circuito de força desse motor, assinalando com V as verdadeiras e com F as falsas.( ) Em regime permanente, os contatores devem suportar a corrente nominal, acrescida em 15% referente ao fator de serviço.( ) O dimensionamento dos componentes desse circuito de força se fará seguindo os mesmos procedimentos utilizados para uma chave de partida direta.( ) O relé térmico será dimensionado em função da corrente nominal do motor a fim de obter sua eficiência máxima.( ) O fusível será dimensionado em função da corrente de partida da chave utilizada e do tempo de partida necessário para esse motor.Assinale a sequência CORRETA.
Especificação• Motor de 30 cv• Tensão nominal: 220 V• Quatro polos• Corrente nominal: 75,5 A• Ip/In = 7,5• Seis terminais• Fator de serviço: 1,15• Tempo de partida: 7s• Fator de potência: 0,85• Rendimento: 91,7%Analise as afirmativas a seguir referentes ao dimensionamento dos componentes do circuito de força desse motor, assinalando com V as verdadeiras e com F as falsas.( ) Em regime permanente, os contatores devem suportar a corrente nominal, acrescida em 15% referente ao fator de serviço.( ) O dimensionamento dos componentes desse circuito de força se fará seguindo os mesmos procedimentos utilizados para uma chave de partida direta.( ) O relé térmico será dimensionado em função da corrente nominal do motor a fim de obter sua eficiência máxima.( ) O fusível será dimensionado em função da corrente de partida da chave utilizada e do tempo de partida necessário para esse motor.Assinale a sequência CORRETA.- AF F V V
- BF V V F
- CV F F V
- DV V F F
