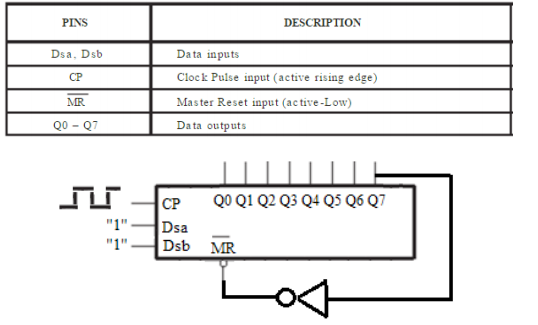

O CI 74ALS164 é um registrador de deslocamento à direita de 8 bits, com as entradas de dados, relógio, reset e saídas identificadas na tabela a seguir. Ambas entradas de dados precisam estar em alto para entrar “1”.
No circuito apresentado, admitindo-se as saídas inicialmente zeradas, após 5 pulsos de relógio, o conteúdo das saídas Q₇ Q₆ Q₅ Q₄ Q₃ Q₂ Q₁ Q₀ em hexadecimal é:
No circuito apresentado, admitindo-se as saídas inicialmente zeradas, após 5 pulsos de relógio, o conteúdo das saídas Q₇ Q₆ Q₅ Q₄ Q₃ Q₂ Q₁ Q₀ em hexadecimal é:- A1F.
- BF8.
- C07.
- D80.
