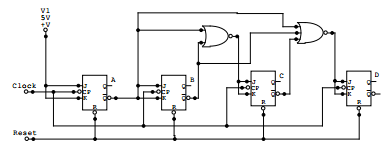

Analise o circuito, admitindo o uso de portas TTL e as saídas ABCD inicialmente zeradas.
Após 5 pulsos de relógio, o estado das saídas ABCD é igual a:
Após 5 pulsos de relógio, o estado das saídas ABCD é igual a:- A1101
- B0101
- C1010
- D0011
