Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — FUNDEP (Gestão de Concursos) 2017
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- qq266551
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- UFVJM-MG
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico em Eletroeletrônica

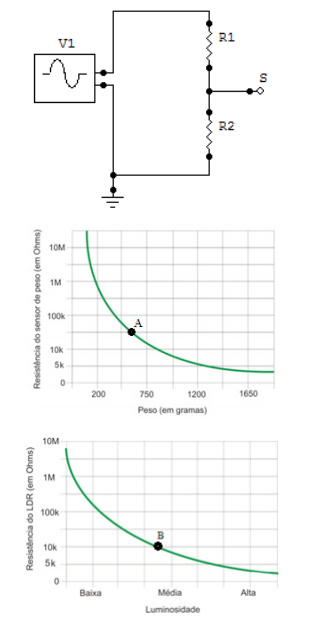

Considere o circuito a seguir, em que a fonte V1 fornece um sinal senoidal eficaz de 12 V e os resistores R1 e R2 são sensores de massa e peso, cujas características são mostradas, operando nos pontos Ae B, respectivamente.
O valor de pico da tensão em R1 é igual a:
O valor de pico da tensão em R1 é igual a:- A14,4 V.
- B10 V.
- C2 V
- D3,46 V.
