Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNECE 2017
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq267023
- Banca
- FUNECE
- Órgão
- UECE
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

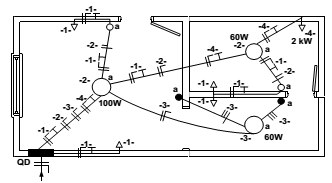

Analise a instalação elétrica representada por seu diagrama unifilar na planta baixa a seguir:
Assinale a opção que especifica corretamente os circuitos da instalação elétrica representada na figura acima.
Assinale a opção que especifica corretamente os circuitos da instalação elétrica representada na figura acima.- ACircuito 1: quatro tomadas de corrente baixas e uma de uso específico; circuito 2: três lâmpadas comandadas por interruptores simples de uma seção.
- BCircuito 3: uma lâmpada comandada por dois interruptores intermediários; circuito 4: uma tomada de corrente baixa de uso específico de 2 kW.
- CCircuito 2: duas lâmpadas comandadas por interruptor simples de duas seções; circuito 4: uma tomada de corrente baixa de uso específico.
- DCircuito 1: quatro tomadas de corrente baixas; circuito 3: uma lâmpada comandada por dois interruptores paralelos de uma seção.
