Questão de Engenharia Elétrica — Máquinas Elétricas — FUNECE 2017
Engenharia ElétricaMáquinas Elétricas
- Código
- qq267035
- Banca
- FUNECE
- Órgão
- UECE
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

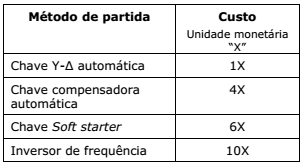

Considere um Motor de Indução Trifásico de 15CV com tensões de placa 380/660 V, em 60 Hz e as seguintes informações e exigências:- Tensão de alimentação trifásica 380/220 V;- Sentido de rotação direto;- Conjugado constante;- Partida do motor com 45% da carga;- As partidas e paradas devem ser suaves;- Custo.
Assinale a opção que corresponde ao método de partida adequado.
Assinale a opção que corresponde ao método de partida adequado.- APartida com chave Y-Δ automática constituída por 2 botoeiras, 3 contatores, 1 relé térmico de sobrecarga, 1 relé de tempo, 1 fusível Diazed e 3 fusíveis NH.
- BPartida com chave estática soft starter, constituída por um circuito eletrônico que controla o ângulo de disparo de um conjunto de tiristores, resultando no controle da tensão aplicada aos terminais do motor. As principais funções são: acionamento e desaceleração em rampa de tensão, pulso de tensão de partida, corrente limitada de partida, proteção térmica, conjugado constante.
- CPartida com chave compensadora automática constituída por 2 botoeiras, 3 contatores, 1 relé térmico de sobrecarga, 1 relé de tempo, 1 fusível Diazed, 3 fusíveis NH e 1 autotransformador com tapes de 50%, 65% e 80%.
- DInversor de frequência oferece, a partir da tensão de alimentação monofásica ou trifásica, tensão de saída com amplitude e frequência variável. É constituído basicamente de um retificador e um inversor. As principais funções são: operação do motor no sentido direto ou reverso, controle de velocidade e frequência, acionamento e desaceleração em rampa de tensão, proteção térmica, conjugado constante ou variável.
