Questão de Engenharia Mecânica — Mecânica dos Sólidos — FUNECE 2017
Engenharia MecânicaMecânica dos Sólidos
- Código
- qq267229
- Banca
- FUNECE
- Órgão
- UECE
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro Civil

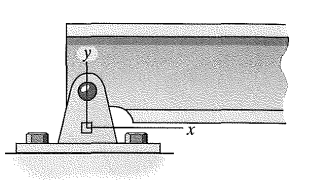

As componentes do estado plano de deformação no ponto sobre a aba do pino componente do sistema estrutural de viga abaixo são εx=200x10-⁶ , εy=180x10-⁶ e γxy=-300x10-⁶ .
Utilize as equações de transformação, da análise de deformações, para determinar as equações equivalentes no plano sobre um elemento orientado a um ângulo θ=30º em sentido horário em relação à posição original, sabendo que o traçado de um esboço do elemento distorcido devido a essas deformações no plano x-y pode auxiliar na obtenção da única alternativa que possui a resposta correta que é:
Utilize as equações de transformação, da análise de deformações, para determinar as equações equivalentes no plano sobre um elemento orientado a um ângulo θ=30º em sentido horário em relação à posição original, sabendo que o traçado de um esboço do elemento distorcido devido a essas deformações no plano x-y pode auxiliar na obtenção da única alternativa que possui a resposta correta que é:- Aεx’=15,5x10-⁶ , εy’=52,3x10-⁶ e γx’y’=81x10-⁶
- Bεx’=-30x10-⁶ , εy’=18x10-⁶ e γx’y’=20x10-⁶
- Cεx’=325x10-6 , εy’=51,1x10-⁶ e γx’y’=-133x10-⁶
- Dεx’=-200x10-6 , εy’=30x10-⁶e γx’y’=-180x10-⁶
