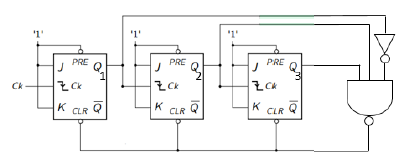

Analise o circuito sequencial a seguir e assinale a alternativa em que momento a entrada Clear é utilizada para ajustar o sistema em seu reinício valendo Q1 = 0, Q2 = 0 e Q3 = 0.
- AQuando Q1 = 1; Q2 = 1 e Q3 = 0
- BQuando Q1 = 0; Q2 = 1 e Q3 = 0
- CQuando Q1 = 1; Q2 = 0 e Q3 = 0
- DQuando Q1 = 0; Q2 = 0 e Q3 = 1
- EQuando Q1 = 1; Q2 = 1 e Q3 = 1
