Questão de Engenharia Eletrônica — Filtros — IBFC 2017
Engenharia EletrônicaFiltros
- Código
- qq274687
- Banca
- IBFC
- Órgão
- POLÍCIA CIENTÍFICA-PR
- Ano
- 2017
- Nível
- Superior
- Cargo
- Perito Criminal - Área 4

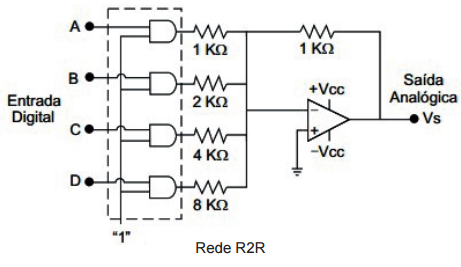

O circuito abaixo representa um conversor Digital-Analógico com chave seletora digital, qual é a expressão que representa a saída Vs:
- AVs=-((V.1k)/R)*(A+(B/2)+(C/4)+(D/8))
- BVs=-((V.2k)/R)*(A+(B/2)+(C/4)+(D/8))
- CVs=-((V.4k)/R)*(A+(B/2)+(C/4)+(D/8))
- DVs=-((V.8k)/R)*(A+(B/2)+(C/4)+(D/8))
- EVs= ((V/R)*(A+(B/3)+(C/4)+(D/8))
