Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IBFC 2017

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
qq274690
Banca
IBFC
Órgão
POLÍCIA CIENTÍFICA-PR
Ano
2017
Nível
Superior
Cargo
Perito Criminal - Área 4

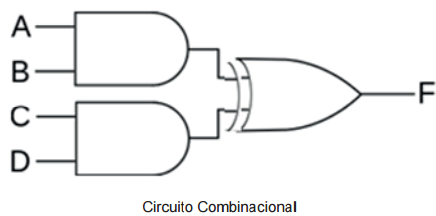

Dado o circuito a seguir, assinale a alternativa que apresenta a resposta correspondente à saída F.Imagem associada para resolução da questão
  1. AF= (B’xCxD)+(AxBxD’)+(A’xCxD)+(AxBxC’)
  2. BF= (B’xCxD)+(AxCxD’)+(A’xC’xD)+(AxBxC’)
  3. CF= (A’xCxD)+(AxBxD’)+(A’xBxD)+(AxBxC’)
  4. DF= (B’xCxD)+(AxB’xD’)+(A’xCxD)+(AxBxC’)
  5. EF= (A’xC’xD)+(AxBxD’)+(A’xCxD)+(AxBxD’)
Revelar gabarito e comentário

GabaritoA — F= (B’xCxD)+(AxBxD’)+(A’xCxD)+(AxBxC’)

Link permanente: /questoes/qq274690
