Questão de Engenharia Eletrônica — Diodo na Engenharia Eletrônica — IBFC 2017

Engenharia EletrônicaDiodo na Engenharia Eletrônica
Código
qq274712
Banca
IBFC
Órgão
POLÍCIA CIENTÍFICA-PR
Ano
2017
Nível
Superior
Cargo
Perito Criminal - Área 4

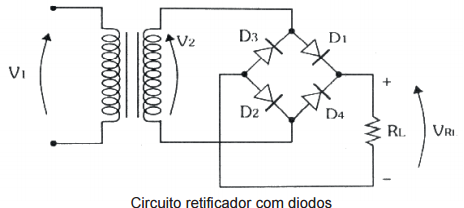

O esquema a seguir é de um retifcador de tensão tipo completa em ponte. Assinale a alternativa que apresenta os diodos que atuam quando o semiciclo da tensão de entrada estiver positivo.Imagem associada para resolução da questão
  1. AD3 e D4
  2. BD1 e D4
  3. CD3 e D2
  4. DD1 e D2
  5. ED1 e D3
Revelar gabarito e comentário

GabaritoD — D1 e D2

Link permanente: /questoes/qq274712
