Questão de Engenharia Elétrica — Circuitos CC — IBFC 2017

Engenharia ElétricaCircuitos CC
Código
qq274714
Banca
IBFC
Órgão
POLÍCIA CIENTÍFICA-PR
Ano
2017
Nível
Superior
Cargo
Perito Criminal - Área 4

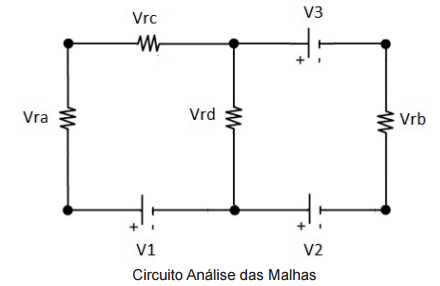

Assinale a equação que expressa corretamente a análise da leis das tensões de Kirchhoff para o circuito.Imagem associada para resolução da questão
  1. A(V1+V2-V3)-(Vra+Vrb-Vrc) = 0
  2. B(V1+V2-V3)-(Vra+Vrb+Vrc) = 0
  3. C(V1-V2+V3)-(Vra+Vrb-Vrc) = 0
  4. D(V1-V2-V3)-(Vra+Vrb+Vrc) = 0
  5. E(V1-V2-V3)-(Vra+Vrb-Vrc) = 0
Revelar gabarito e comentário

GabaritoB — (V1+V2-V3)-(Vra+Vrb+Vrc) = 0
