Questão de Engenharia Mecânica — Materiais de Construção Mecânica — IESES 2017
Engenharia MecânicaMateriais de Construção Mecânica
- Código
- qq280237
- Banca
- IESES
- Órgão
- IGP-SC
- Ano
- 2017
- Nível
- Superior
- Cargo
- Perito Criminal Engenharias

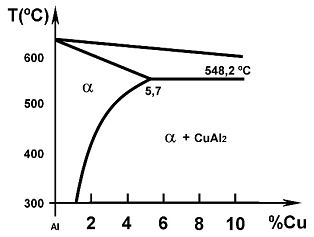

As ligas de alumínio podem apresentar resistência mecânica superior a outras ligas quando aplicado um tratamento térmico conveniente. Com a ajuda do diagrama de fase Al-Cu, escolha a alternativa que corresponda a um tratamento térmico de solubilização seguida de envelhecimento de uma liga de Al+4,0%Cu.
- AA liga é aquecida a 120 ºC até que ocorra a dissolução do cobre na matriz, sendo então resfriada lentamente dentro do forno. Na sequência ela é reaquecida a 540 ºC por várias horas tendo como resultado o endurecimento devido à formação de precipitados incoerentes com a matriz.
- BA liga é aquecida a 540 ºC até que ocorra a dissolução do cobre na matriz, sendo então resfriada rapidamente em água. Na sequência ela é reaquecida a 120 ºC por várias horas tendo como resultado o endurecimento devido à formação de precipitados coerentes com a matriz.
- CA liga é aquecida a 540 ºC até que ocorra a dissolução do cobre na matriz, sendo então resfriada lentamente dentro do forno. Na sequência ela é reaquecida a 120 ºC por várias horas tendo como resultado o endurecimento devido à formação de precipitados incoerentes com a matriz.
- DA liga é aquecida a 120 ºC até que ocorra a dissolução do cobre na matriz, sendo então resfriada rapidamente em água. Na sequência ela é reaquecida a 540 ºC por várias horas tendo como resultado o endurecimento devido à formação de precipitados coerentes com a matriz.
