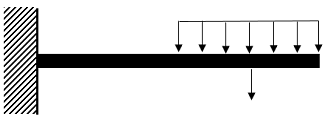

Considere a viga horizontal de 2 m de comprimento e seção retangular de 20 mm de largura por 50 mm de altura, engastada em uma de suas extremidades conforme a ilustração abaixo.
Atuam sobre ela uma carga distribuída de 50 N/m (na direção vertical e no sentido para baixo), aplicada na sua metade mais distante do engaste, e uma carga concentrada de 50 N (na mesma direção e sentido da carga distribuída) aplicada a 1,5 m do engaste. As magnitudes das reações no engaste e da tensão normal máxima na direção do seu comprimento são respectivamente:
Atuam sobre ela uma carga distribuída de 50 N/m (na direção vertical e no sentido para baixo), aplicada na sua metade mais distante do engaste, e uma carga concentrada de 50 N (na mesma direção e sentido da carga distribuída) aplicada a 1,5 m do engaste. As magnitudes das reações no engaste e da tensão normal máxima na direção do seu comprimento são respectivamente:- A100 N, 1800 N.m e 150 MPa.
- B100 N, 1500 N.m e 180 MPa.
- C150 N, 1000 N.m e 180 MPa.
- D180 N, 1500 N.m e 100 MPa.
