Questão de Física — Conteúdos Básicos — IF-CE 2017

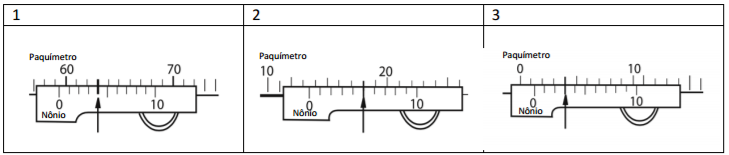

Na escala fixa ou principal do paquímetro, a leitura feita antes do zero do nônio corresponde à leitura em milímetro. Em seguida, devem-se contar os traços do nônio até o ponto em que um deles coincidir com um traço da escala fixa. Esse valor lido no nônio representa a parte decimal da leitura. Depois, soma-se o número da escala fixa ao número do nônio.As medidas obtidas pela leitura do paquímetro, nas figuras 1, 2 e 3, são, respectivamente,

1. A58,40 mm, 13,50 mm e 1,30 mm.
2. B59,40 mm, 13,50 mm e 0,30 mm.
3. C59,40 mm, 13,50 mm e 1,30 mm.
4. D59,40 mm, 11,50 mm e 1,30 mm.
5. E57,40 mm, 11,50 mm e 1,30 mm.
