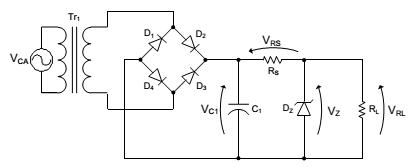

Com base no circuito a seguir, é correto afirmar-se que
- Ase a resistência RL diminuir, as correntes através do diodo zêner e do resistor RS aumentam, consequentemente a tensão VRS aumenta.
- Ba retificação empregada no circuito é de onda completa com derivação central com filtro capacitivo C₁.
- Ca tensão VRL deverá permanecer a mesma, mesmo que haja variações, dentro dos limites de projeto, na tensão VC₁ e na corrente do resistor RL .
- Dse o resistor C₁ for desconectado do circuito, a corrente através do diodo zêner será igual a zero, portanto a tensão VRL será igual a tensão VC₁.
- Eo diodo zêner poderá ser danificado, se a carga entrar em curto-circuito, já que a corrente através do resistor RS será a mesma da carga RL .
