Questão de Engenharia Eletrônica — Filtros — IF-CE 2017
Engenharia EletrônicaFiltros
- Código
- qq281219
- Banca
- IF-CE
- Órgão
- IF-CE
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Indústria Elétrica

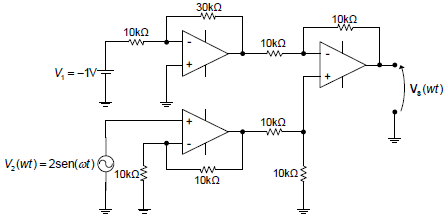

No circuito a seguir, considere que os amplificadores são ideais e que estão alimentados com VCC = ±15 V.
A tensão de saída
é igual a
A tensão de saída é igual a- A7sen
- B3 + 2sen
- C4sen
- D-1 + 2sen
- E-3 + 4sen
