Questão de Eletricidade — Eletrônica — IF-CE 2017

EletricidadeEletrônica
Código
qq281225
Banca
IF-CE
Órgão
IF-CE
Ano
2017
Nível
Médio
Cargo
Técnico de Laboratório - Indústria Elétrica

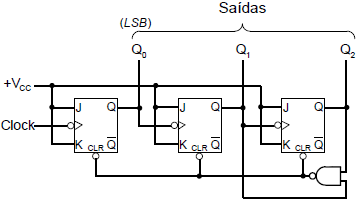

O circuito mostrado na figura abaixo é um contador binárioImagem associada para resolução da questão
  1. Aondulante de 0 a 7.
  2. Bsequencial de 0 a 4.
  3. Csíncrono de 0 a 6.
  4. Dsíncrono gerador de código binário de 3 bits.
  5. Eassíncrono de 0 a 5.
Revelar gabarito e comentário

GabaritoE — assíncrono de 0 a 5.
