Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — IF-CE 2017

EletrotécnicaCircuitos Elétricos em Eletrotécnica
Código
qq281516
Banca
IF-CE
Órgão
IF-CE
Ano
2017
Nível
Médio
Cargo
Técnico em Eletrotécnica

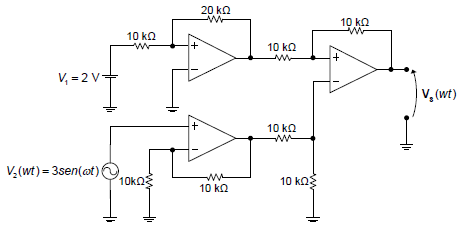

No circuito a seguir, considere que os amplificadores são ideais e que estão alimentados com VCC= ±15 V.Imagem associada para resolução da questãoA tensão de saída VS(ωt) é igual a
  1. A10sen(ωt).
  2. B2 + 3sen(ωt).
  3. C-4 + 3sen(ωt).
  4. D2sen(ωt).
  5. E4 + 6sen(ωt).
Revelar gabarito e comentário

GabaritoE — 4 + 6sen(ωt).
