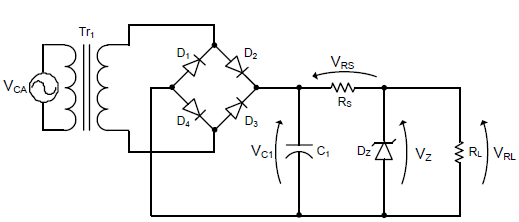

Com base no circuito a seguir, é correto afirmar-se que
- Ase a resistência RL diminuir, as correntes através do diodo zêner e do resistor RS aumentam.
- Bse a tensão sobre o capacitor VC₁ aumentar, a tensão VRS aumenta, mas a tensão VRL não se altera.
- Ca retificação empregada no circuito é de onda completa com derivação central.
- Dse o resistor RS for desconectado do circuito, a corrente através do diodo zêner será igual a zero.
- Ea função do capacitor C₁ é diminuir a ondulação de corrente do circuito.
