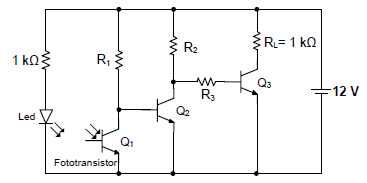

No circuito mostrado na figura abaixo, os transistores operam apenas nas regiões de corte ou saturação. Adotar na região de saturação tensão coletor-emissor VCE = 0 V.
Com relação ao comportamento do circuito, quando o feixe de luz que incide no fototransistor for interrompido,
Com relação ao comportamento do circuito, quando o feixe de luz que incide no fototransistor for interrompido,- AQ₁corta, Q₂ satura e Q₃ satura e corrente através do resistor RL é 12 mA.
- BQ₁ satura, Q₂ corta e Q₃ corta e a tensão sobre o resistor RL é 12 V.
- CQ₁, Q₂ e Q₃ saturam e a corrente através do resistor RL é 12 mA.
- DQ₁ corta, Q₂ satura, Q₃ corta e a corrente através do resistor RL é zero.
- EQ₁ satura, Q₂ corta e Q₃ satura e a tensão sobre o resistor RL é zero.
