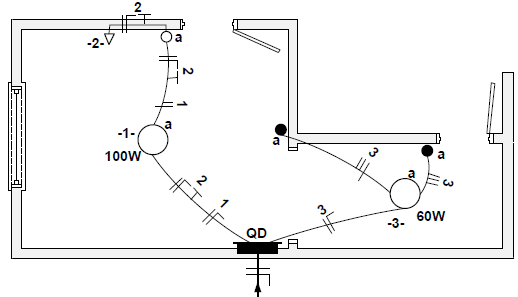

As funções dos circuitos do diagrama unifilar, mostrado na figura abaixo, estão corretamente reveladas na opção
- ACircuito 2: tomada de corrente baixa e circuito 3: lâmpada comandada por dois interruptores simples de duas seções.
- BCircuito 1: lâmpada comandada por interruptor paralelo de uma seção e circuito 2: tomada de corrente baixa.
- CCircuito 2: tomada de corrente alta e circuito 3: lâmpada comandada por dois interruptores simples de duas seções.
- DCircuito 1: lâmpada comandada por interruptor simples de uma seção e circuito 2: conjunto de interruptores simples de uma tecla com tomada.
- ECircuito 1: lâmpada comandada por interruptor simples de uma seção e circuito 3: lâmpada comandada por dois interruptores paralelos de uma seção.
