Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — IF-SC 2017
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- qq282286
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Eletrônica Geral

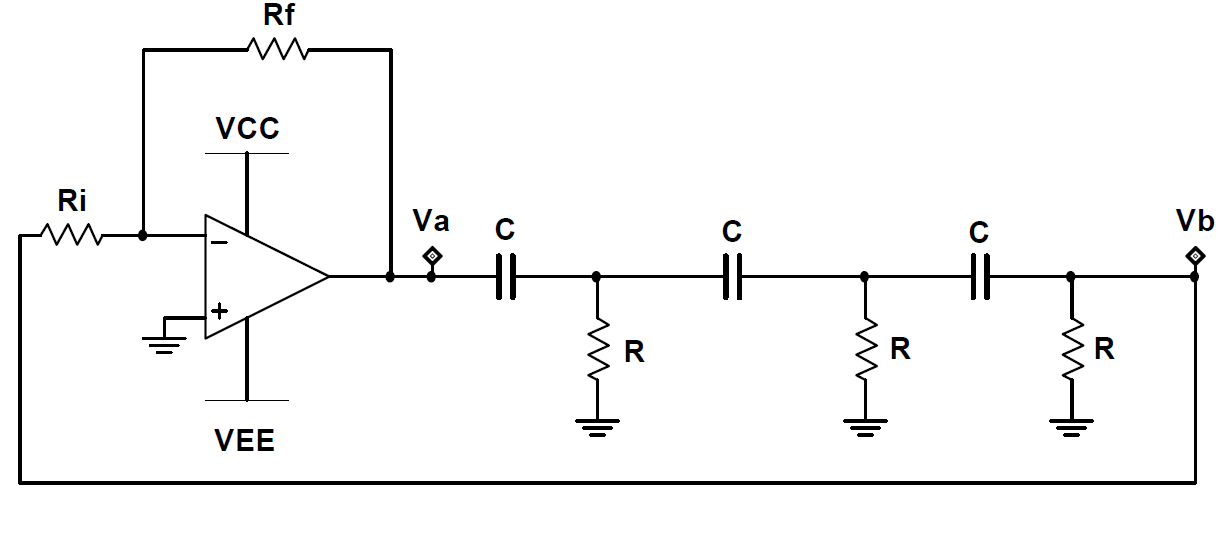

Para o circuito abaixo, considerando o ganho de realimentação e A o ganho de tensão do estágio amplificador, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.
(_) A malha de elementos R e C é responsável pelo deslocamento de fase de 2700 quando na frequência de oscilação.(_) Para que Ri não influencie na malha RC, deve-se ter Ri << R.(_) Para oscilação ocorrer o estágio amplificador deve ter ganho A > 29.(_) Quanto mais próximo o ganho de malha .A estiver de 1, mais a forma de onda se aproximará de uma senoide.Marque a opção que contenha a sequência CORRETA, de cima para baixo:
(_) A malha de elementos R e C é responsável pelo deslocamento de fase de 2700 quando na frequência de oscilação.(_) Para que Ri não influencie na malha RC, deve-se ter Ri << R.(_) Para oscilação ocorrer o estágio amplificador deve ter ganho A > 29.(_) Quanto mais próximo o ganho de malha .A estiver de 1, mais a forma de onda se aproximará de uma senoide.Marque a opção que contenha a sequência CORRETA, de cima para baixo:- AV,V,F,F
- BV,F,V,V
- CF,F,F,V
- DF,F,V,V
- EV,V,F,V
