Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — IF-SC 2017
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- qq282344
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Instrumentação Eletroeletrônica

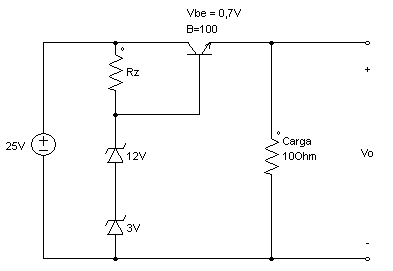

O circuito abaixo consiste de um regulador linear de tensão baseado na associação de diodos tipo zener com transistor bipolar. Considerando que o transístor possua um ganho de β = 100 e uma queda de tensão Base-Emissor de Vbe = 0,7V.
Assinale a alternativa que indique CORRETAMENTE, o valor da tensão de saída deste circuito e a potência dissipada no transístor (Carga = 10 ).
Assinale a alternativa que indique CORRETAMENTE, o valor da tensão de saída deste circuito e a potência dissipada no transístor (Carga = 10 ).- A5V e 15W
- B14,3 V e 15,3W
- C15,7 V e 14,6W
- D14,3 V e 1W
- E9,7 V e 14,8W
