Questão de Engenharia Elétrica — Máquinas Elétricas — IF-SC 2017
Engenharia ElétricaMáquinas Elétricas
- Código
- qq282346
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Instrumentação Eletroeletrônica

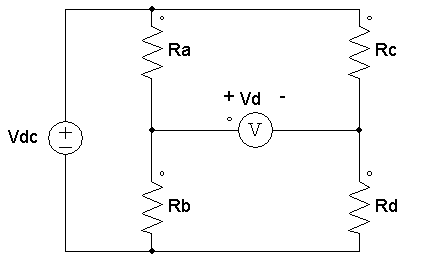

Para o circuito a seguir, os resistores Ra, Rb, RC e Rd são ajustáveis. Analisando o circuito levando em conta a polaridade indicada na figura como referência para a tensão Vd, pode-se afirmar que:
I. A corrente em todos os resistores será igual se Ra = Rb e RC= Rd.II. Na condição Ra = Rb e RC > Rd a tensão Vd será positiva.III. Na condição Ra = RC e Rb < Rd a tensão Vd será negativa.IV. Sempre que Rd for menor que Rb a tensão de Vd será positiva.V. Na condição Ra = Rb = RC e Rd < RC a tensão Vd será positiva.Assinale a alternativa que apresenta somente as afirmações CORRETAS.
I. A corrente em todos os resistores será igual se Ra = Rb e RC= Rd.II. Na condição Ra = Rb e RC > Rd a tensão Vd será positiva.III. Na condição Ra = RC e Rb < Rd a tensão Vd será negativa.IV. Sempre que Rd for menor que Rb a tensão de Vd será positiva.V. Na condição Ra = Rb = RC e Rd < RC a tensão Vd será positiva.Assinale a alternativa que apresenta somente as afirmações CORRETAS.- AII
- BI, II, III, IV, V
- CII, III, V
- DI, III, V
- EII, IV
